Ripple neuro 在体细胞电生理

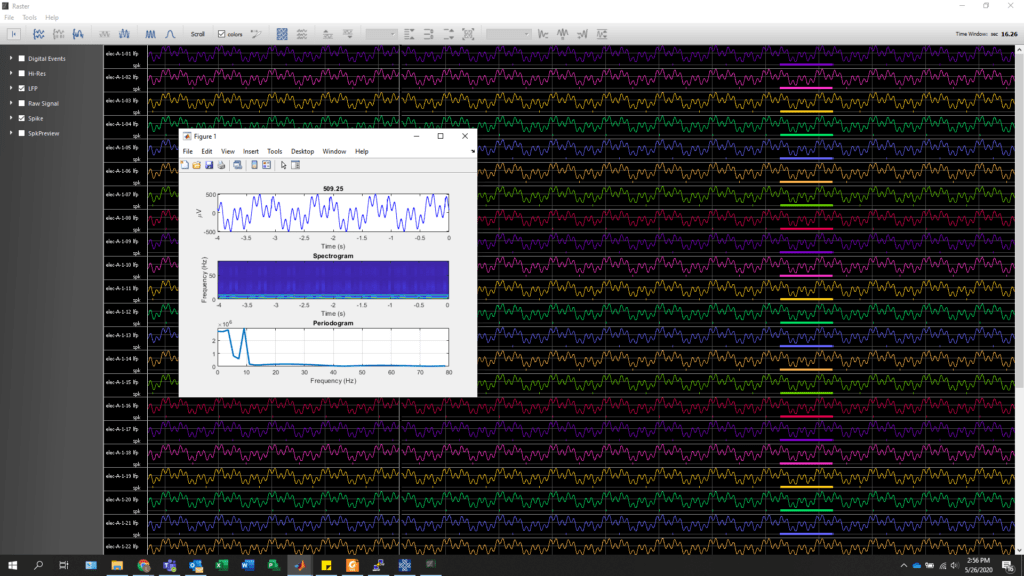

美国Ripple neuro 公司生产的在体细胞电生理系统可以同时记录多个动物的信号，动物可以是头部固定的，也可以是自由活动的。集成数模I/O 可以同时传输信号和控制外部行为设备，例如光源、刺激器、奖励投放设备、作用力反馈设备等。实时信号处理可以随时响应动物的电生理或行为变化。Trellis 集成视频记录可以使动物行为和电生理反应建立相关性，即可以了解动物行为发生时刻的动物电生理情况，或动物电生理信号相应时刻的动物行为情况。

Grapevine Trek 神经接口系统
设计用来实现无缝的刺激与记录，Grapevine Trek 让您手握数百通道(64、128、512 通道)。通过无线数据传输、板载数据处理、模拟及数字I/O 模组，Grapevine Trek 无疑是各种复杂实验的完美解决方案。

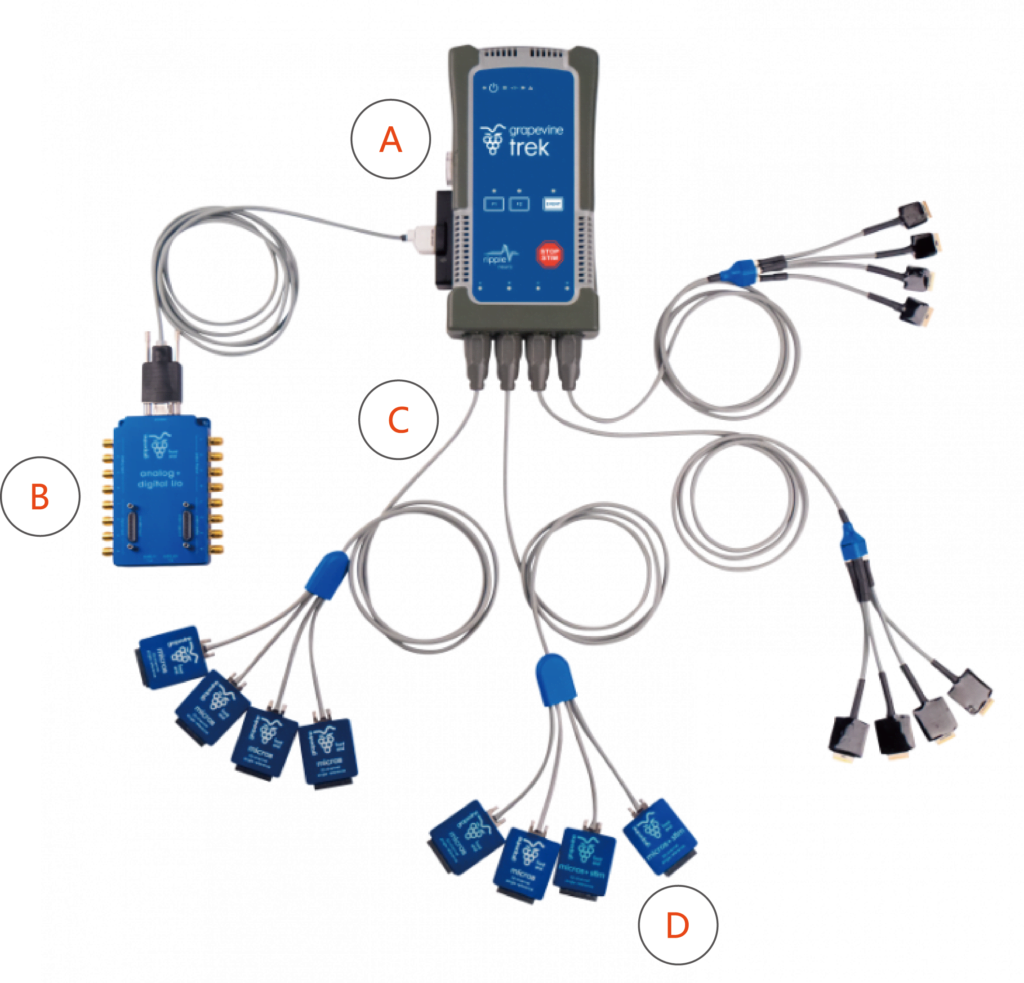

系统组成：A. Grapevine Trek 处理器 B. I/O 模组 C. 连接线缆 D. Grapevine 放大前级(Front Ends)

应用领域
● 闭环神经刺激和记录
● 高通道数电生理实验
● 运动及感觉神经义体( 肢) 开发
● 神经调控研究

设备特点
● 在研究中使用Linux 操作系统管理，实现低延迟控制
● 从预设的及用户定义的滤波器中选择，以精确捕捉有兴趣的频带
● 采集广泛的生物电位信号，包括EMG、EEG、ECoG、LFP 及单/ 多神经元尖波
● 刺激并同时采集高达512 通道电极
● 在处理器上可存储高达500GB 数据
● 可执行自定算法- 不连接PC
● 通过WiFi 与远端PC 双向通讯
● 小巧质轻、便于携带
● 抗摔- 防止意外跌落损坏

放大前级Front Ends、FEs

• 多种不同放大前级配合不同的模式采集
连接多种不同类型的放大前级至单一Grapevine 处理器，用于无缝多模式采集。
Grapevine 产品线提供了四种不同系列的放大前级，用于搭配任何电极裂隙或所在位置，实现理想的采集与刺激功能。

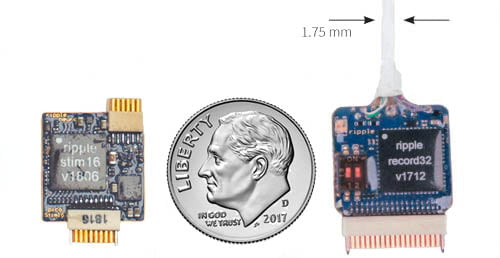

Pico 及 Pico+Stim
设计专用于小动物电生理监测，Pico 放大前级和Nano2 系列一样，采用相同的独有集成电路(ASIC)技术，外型尺寸却更小。通过商用所能做到的最小技术，执行闭环记录与刺激。提供了16 及32 通道选项，Pico 系列适用范围广，可用于线性探头的急性采集与植入式电极阵列的慢性采集。
适用于 • 小动物 • 单神经元/ 多神经元活性 • 局部场电位(LFPs) • 闭环刺激
Pico、Pico+Stim 放大前级特点：
● 提供16 及32 通道选项
● 重量轻、体积小 (<1 g)
● 30 KHz 采样频率
● 整合滤波、放大及16bit 电极端数字化
● 快速稳定(Fast Settle)
● 整合换向器用于自由活动的行为实验
● 程序程控制波形及序列参数

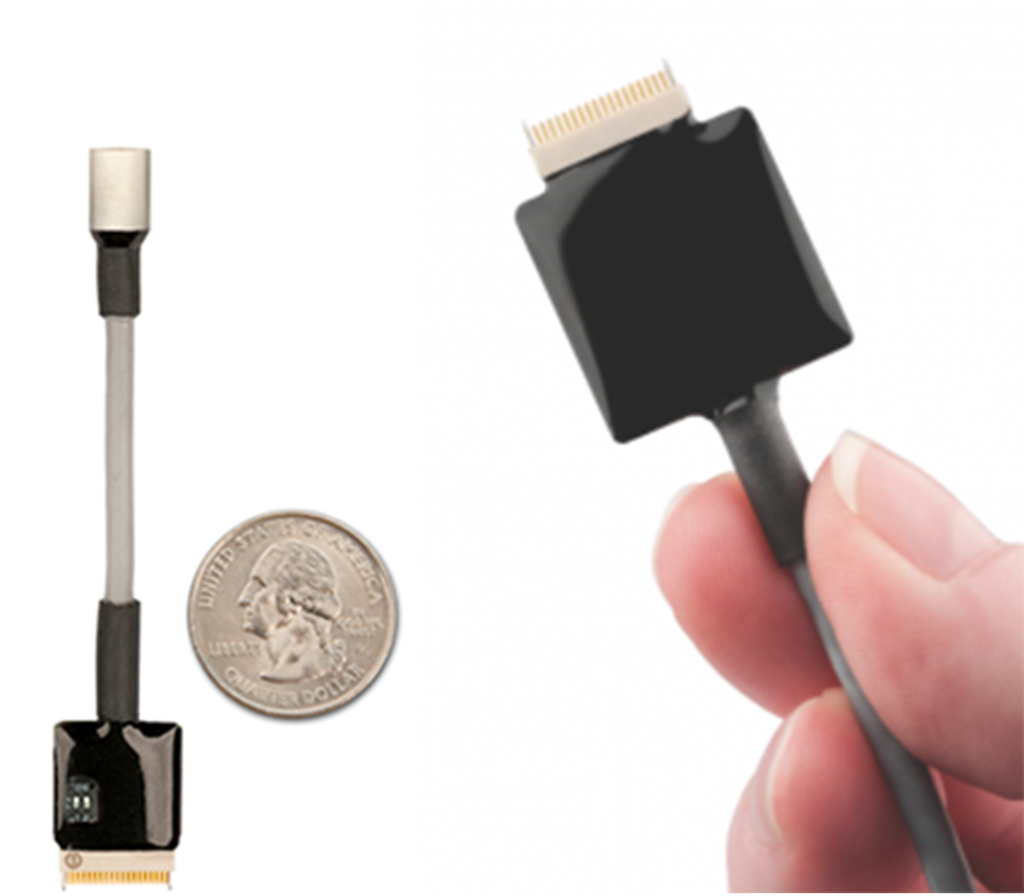

Nano2 及 Nano2+Stim
Nano2系列放大前级将强大的电生理功能置入精致外观中。适用于急性及慢性两种不同实验。Nano2放大前级足够小而可用于大鼠实验，而坚固的特性使其能用于非人灵长类。设计用于搭配高阻抗微电极，Nano2 FEs在电极上即可实现神经信号数字化，能消除动作干扰及减小外部杂波。
通过Nano2+Stim放大前级来放大您的实验，除Nano2的特性外，Nano2+Stim提供独特的对全通道的刺激。由独有的刺激专用集成电路(ASIC)所实现，Nano2+Stim可在每一通道施加刺激并同时采集。
适用于 • 单神经元/多神经元活性 • 局部场电位(LFPs) • 闭环刺激
Nano2、Nano2+Stim 放大前级特点：
● 32 通道选项
● 重量轻、体积小 (2.0 g-Nano2、3.5 g-Nano2-HV、Nano2+Stim)
● 30 KHz 采样频率
● 整合滤波、放大及16bit 电极端数字化
● 快速稳定(Fast Settle)
● 整合换向器用于自由活动的行为实验
● 程序程控制波形及序列参数

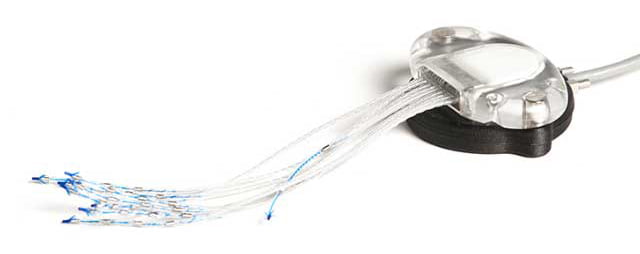

Link R-32
新一代可植入式电生理就在这里！ Ripple neuro的Link R-32植入子实现了遥测式采集，而无需顾忌皮下穿线引起的感染。外部发射/接收器通过磁耦合于植入的接收器，通过感应式来为植入子供电，从而透过皮肤，实现最先进的无线数据遥测。Ripple neuro的导线定制套件给您足够的灵活性，您可以使用自己选择的电极，解决您的工作流程需求。配合Link R-32与其他Ripple neuro的放大前级，可进行多模式实验，诸如EMG调控刺激等。
适用于 • 大动物 • 肌电图EMG • 局部场电位(LFPs) • 可植入式
Link R-32 放大前级特点：
● 12 bit、2KHz 采样率
● 与收发器的磁耦合
● 医用级环氧树脂封装
● 兼容定制引线

EMG
Ripple neuro Grapevine EMG放大前级，经设计以无缝采集多模式电生理数据。结合EMG及其他生理信号，实现了功能强大的工作流程，同时兼顾了直观与易用性。作为真正的差分放大器，EMG放大前级提供了16双级输入通道，使您能灵活地连接自己所选的电极。
适用于 • 肌电图EMG • 神经电图ENG • 多模式Multi-modal
EMG放大前级特点：
● 24bit、7.5 KHz采样频率
● 真正的差分信号采集
● 采集EMG、ENG及其他生物信号测量
